solidworks中加紧装置模拟



张家港倍杰 solidworks中加紧装置模拟

倍杰教育开设课程:cad、办公自动化、平面设计、室内设计、solidworksugplc、淘宝美工、电工、JAVA
一、装配
1.

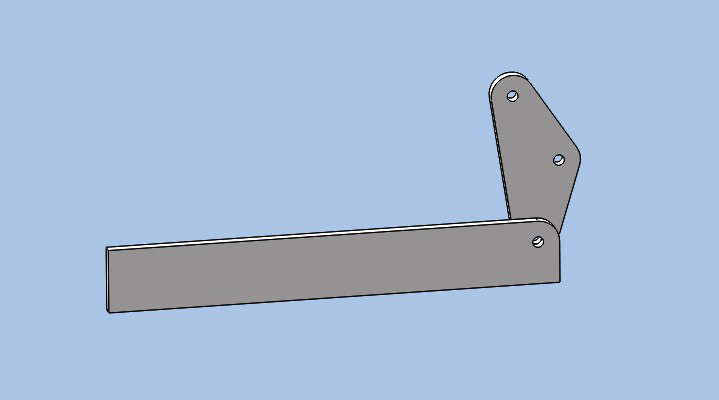

将机架和枢板添加进来,添加枢板和机架的同轴心及重合配合。

2.

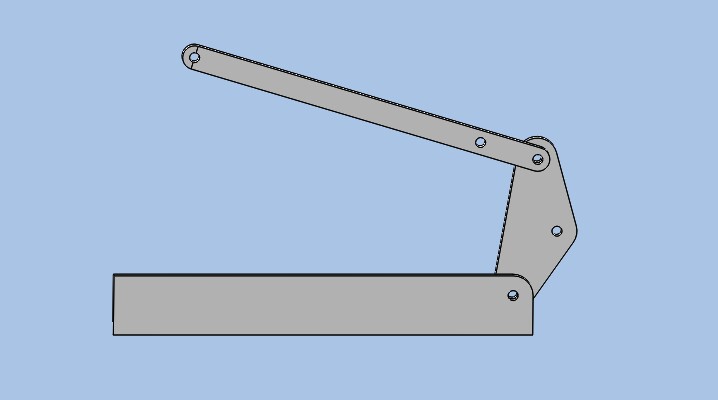

添加手柄,添加手柄与枢板的同轴心及重合配合。

3.

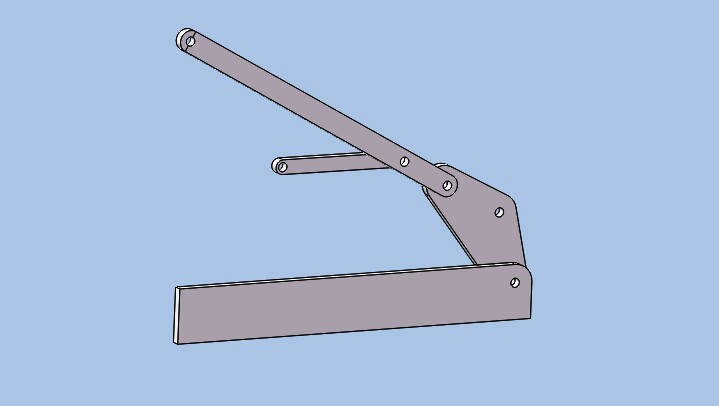

添加机架进来,添加机架与手柄的同轴心和重合配合。

4.

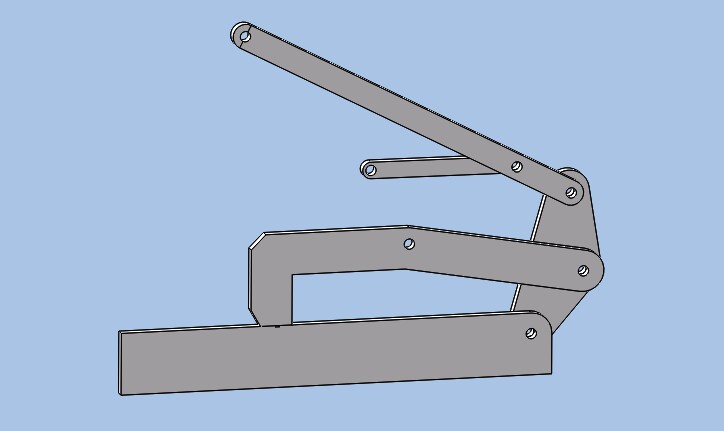

添加钩头进来,添加钩头与机架的同轴心配合;添加钩头与枢板的同轴心及重合配合;添加钩头与机架的重合配合。

5.

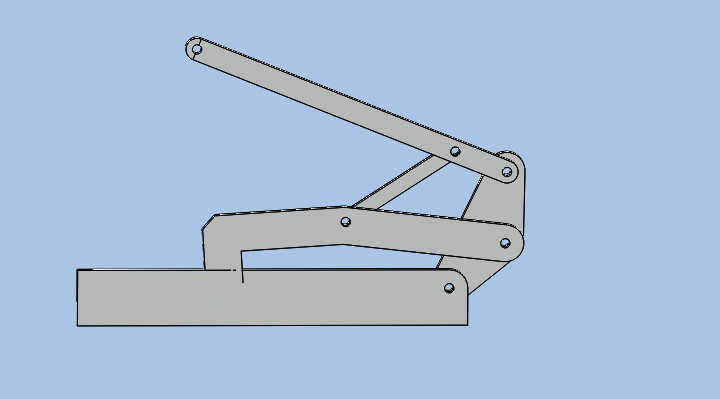

将工件添加进来,添加工件与机架的两组重合配合,添加工件与钩的重合配合。

这时完成的装配体的自由度为0,右击将机架与钩头德尔重合配合进行压缩,同时为例仿真的顺利进行,将钩头与工件的重合配合压缩。
二、仿真
在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择 Motion 分析。
1.

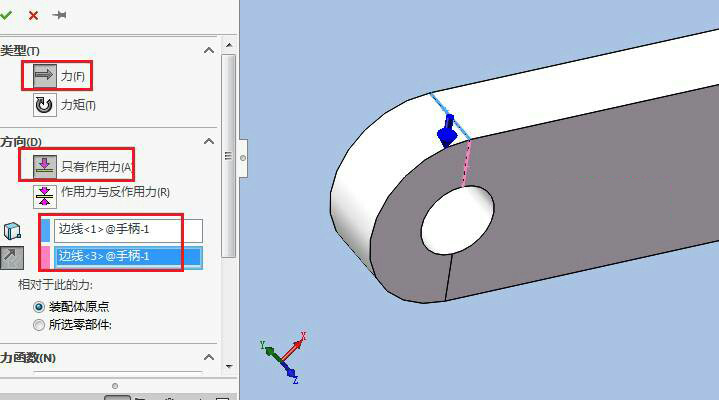

添加压力。按照下图进行设置。力函数选择常量,大小为90牛顿。



2.

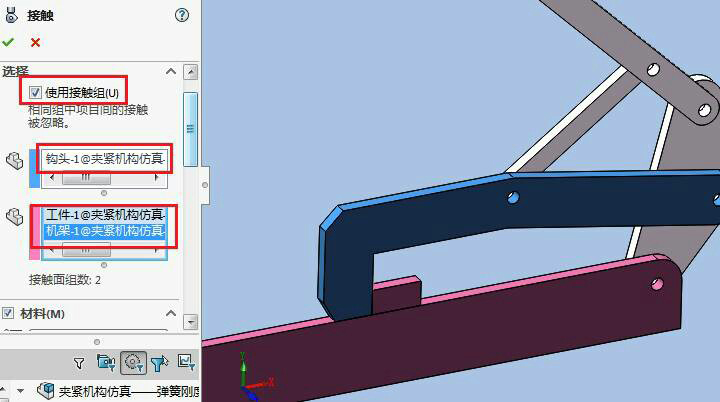

添加实体接触。勾选使用接触组复选框,零部件组1选择钩头,零部件组2选择机架和工件。在材料栏内两材料下拉列表中均选择Steel Dry)(钢材无润滑)。

3.

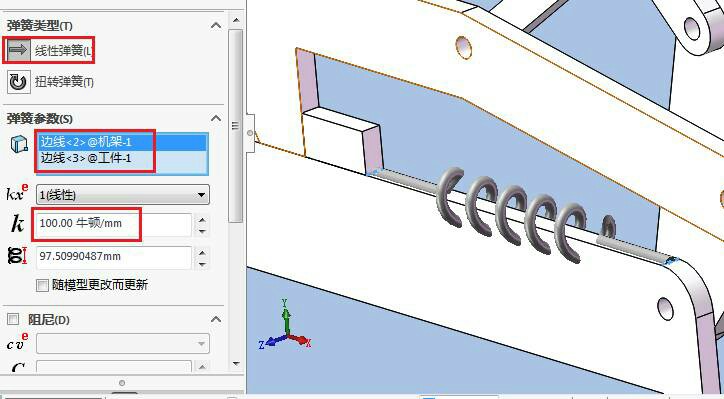

添加弹簧。按照下图进行设置。

4.
仿真分析。拖动键码,将仿真时间设置为0.024s,速度播放设置为5s。点击运动算例属性,在Motion分析栏内输入每秒帧数为5000,其余参数采用默认设置。单击计算按钮,进行仿真求解。

5.
点击结果和图解按钮,参数按照下图进行设置。

点击勾号,弹出如下的图解。

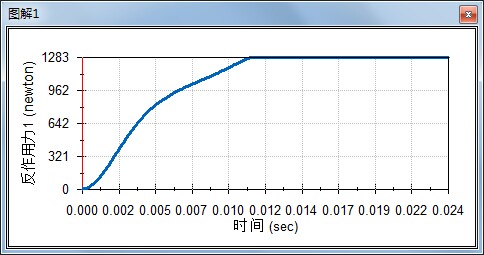

经仿真可知,弹簧反作用力最大幅值为1283N,即为加紧机构所能够产生的最大夹持力,力放大倍数为1283/90=14.26,可知机构的尺寸设计基本合理。
6.

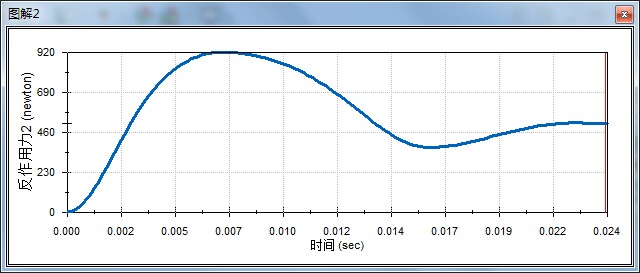

将时间线拖到零位置,鼠标右击线性弹簧,选择编辑特征,将弹簧的刚度设置为110牛顿/mm,其余参数不变,点击确定。再次点击计算按钮,待仿真完毕后,会发现90N的力不能将手柄压下,弹簧的反作用力幅值曲线如下图,最大幅值为920N
